SZF系列直线振动筛利用电动激振器作为振动源,使物料在筛网上被抛起,同时向前作直线运动,以合理匹配的筛网达到筛分目的,物料从给予料机均匀地进入筛分机的进料口,通过多层筛网产生数种产品和不合格的筛上物.筛下物分别从各自的出口排出、可用于流水线中实现自动化作业。具有能耗低，效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点

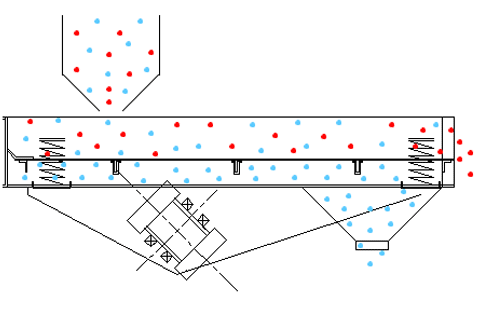

直线振动筛工作原理：
当纵向安装在筛体上的两台振动电机相对转动时，两台振动电机两端的偏心块便产生额定激振力，其产生在横向的激振力相互抵消，其纵向的激振力通过传振体传递到 整个筛面上，从而使筛面上的物料受其激振力而在筛面上向出料口方向跳跃运动，小于筛孔的物料通过筛孔落到下层，连续跳跃后经出料口流出，由于筛分过程合 理，便可将物料经振动筛分级后，取得几种不同程度的物料，完成物料的分级工作。
直线振动筛结构型式及特点：

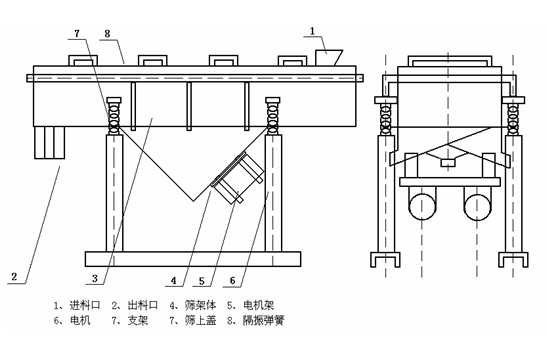

（1）设备结构：它主由1、进料口，2、筛网(板)，3、观察口，4、箱体，5、支座，6、振动电机，7、振动体，8、隔振弹簧，9、出料口等几部分构成。
（2）设备形式：基本型，用于有防尘要求的场合进行筛分。敞开型，用于一般无防尘要求的场合进行筛分。
（3）特点：
1、体积小、重量轻、结构简单、安装方便、维修容易。
2、噪声小、耗能少、效率高、造价低。
3、筛分精度高，无粉尘污染，有利环境保护。
4、可更换多种筛网，使用寿命长。
直线振动筛的组成部分
本筛机主要由筛箱、筛框、筛网、电机台座、减振弹簧、支架组成。
1、 筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、 网架：可选多种形式，如木网架、铁网架、不锈钢网架等，主要用来保持筛网平整，达到正常筛分。
3、 筛网：有碳钢、黄铜、青铜、不锈钢丝等多种筛网。
4、 电机台座：下振式，电机安装在筛箱下方，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故.
5、 减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。
6、 支架：由支柱和槽钢组成，支撑筛箱。安装时支柱垂直于地面，支柱下面的槽钢应相互平行。

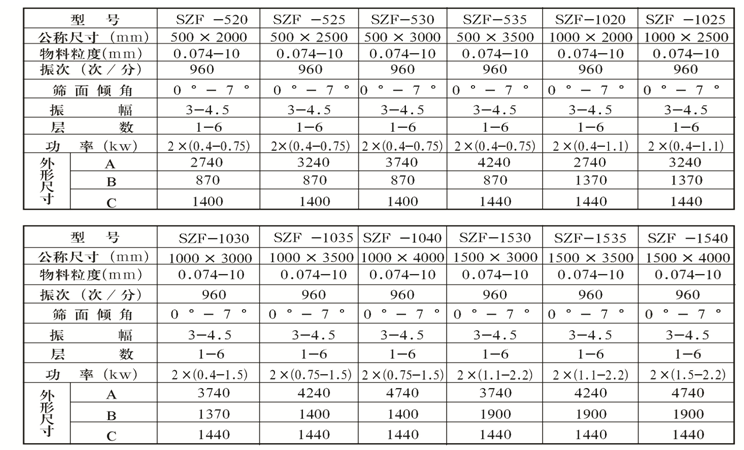

主要技术参数和外形尺寸（本表外形尺寸按六层筛制定）：
该振动筛在炭素、石墨、铁粉，石英砂、耐火材料、食品，化工，医药等多种行业应用广泛，且效果显著，客户的信息回馈评价较高，主要应用于稍大粒度的筛选多层分级3mm-200目
