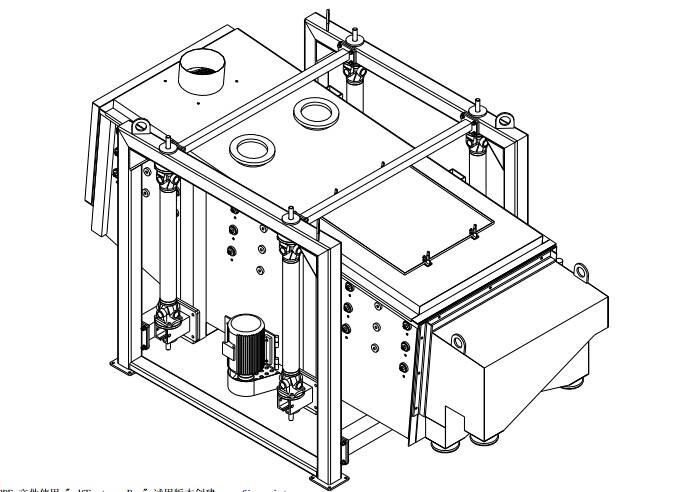

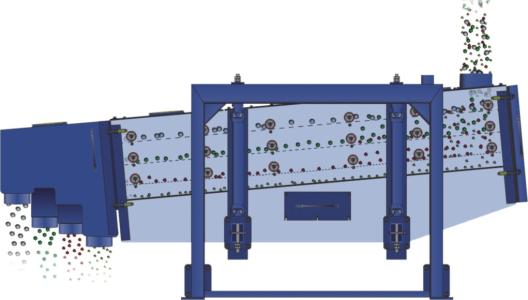

方形摇摆振动筛产品简介方形摇摆振动筛是一种新型的高标准筛分设备，又叫摇摆振动筛。它是由电机通过三角带带动偏心机构运转，使筛箱部分在水平面内作平面摇动，筛箱运动轨迹接近传统手工筛分时筛子的运动轨迹，筛箱摇摆行程可以分档调节；筛网下面配有高弹性振打球，使物料更加不易堵孔；工作时筛体对物料颗粒的作用力小，物料靠自重透筛，所以筛分过程中对物料损伤小，特别适用于对流动性好、易碎物料进行筛分。方形摇摆振动筛分机为全密封结构，整体结构较紧凑，筛分效率、筛网利用率高，筛网寿命长、工作噪音低、安装可吊式、座式，使用方便。无污染，是一种理想的环保型筛分设备。它可广泛使用于化工、陶粒、医药、冶金、矿山、粮食等行业中对细粒物料的精确分级。方形摇摆振动筛工作原理特殊平衡方式，可调节振幅设计，用户可自行调节***佳振幅,一级皮带传动,简单可靠,下部换带方便、快捷,**限度降低故障率,高钢性重型筛船、坚固耐用,内部流线型设计，无物料沉积，无交叉污染,采用高弹性复合材料作为弹性支撑板，滑动支撑板改为弹性支撑，有效降低噪音（150-210采用石墨半球作为支承）,传动系统与筛船整体可悬吊在建筑物预制吊构上。方形摇摆振动筛特点1、筛分效率高2、筛网利用率高3、占地空间小4、安装使用方便5、处理能力大，易用于流水线生产配套6、无污染，噪音低方形摇摆振动筛用途主要适用于粮食、食品、化工、制糖、陶粒、采矿、医药、冶金、建材、矿山、造纸等多种行业的高效筛选设备。方形摇摆振动筛设计特性精细筛分机的设计是目前***有效的模拟了人工筛分运动的有效原理（筛分精度、效率、筛网寿命均是常规圆筛的5-10倍），符合所有精细与超细范围的粉末与微粒状物料，特别适合难以处理的物料。方形摇摆振动筛结构组成精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。（1）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；（2）驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。 本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。方形摇摆振动筛技术参数层数型号筛面规格（宽*长）（mm）筛箱行程（mm）电机A(mm)B（mm）C（mm）D（mm）重量（kg）功率（KW）转速（rpm）1FYBS1000*1400FYBS1000*2100FYBS1000*3000FYBS1500*2100FYBS1500*3000FYBS1500*3600FYBS1200*36001000*14001000*21001000*30001500*21001500*30001500*36001200*360063.563.563.563.57676761.51.51.51.52.25.55.5960960960960960960960273132854484346042325098526396296210351003136213521327116811561194170817781956246412001200125117591892204825567159801200138013402410202022FYBS1000*21002FYBS1000*30002FYBS1500*21002FYBS1800*36002FYBS1500*30002FYBS1500*36001000*21001000*30001500*21001800*36001500*30001500*360063.57663.57676761.5447.57.57.596096096096096096037434575372853054765536511211317133015001397136813081270178122561956203213781546194624592159215914001840171038802780318033FYBS1000*21003FYBS1500*30003FYBS1800*36003FYBS2000*50001000*21001500*30001800*36002000*500063.57676925.55.57.51196096096096048544765520054001422139115002000143519562400275015492159250028102150320041705500
